SCOPO DEL BANCO DIDATTICO

L’obiettivo è riprodurre il principio di funzionamento di un servosterzo, come può trovarsi a bordo di una nave altamente automatizzata.
Permette agli studenti di tutti i livelli di addestrarsi all’uso e alla manutenzione di un sistema automatizzato, affrontando situazioni nominali o degradate vicine alla realtà.

Tipologie di attività sul principio di funzionamento:

• Monitoraggio dei parametri
• Visualizzazione delle configurazioni di funzionamento
• Azionamento delle interfacce per la gestione dell’impianto in modalità nominale o degradata
• Identificazione di derive funzionali o malfunzionamenti
• Utilizzo delle immagini operative per diagnosticare danni
• Gestione dei diritti operativi

Attività di manutenzione legate alla configurazione del sistema:

1. Malfunzionamenti di tipo elettrico:

• Assenza o perdita di alimentazione su sensori:
  • Pressostato
  • Temperatura
  • Posizione
  • Pressione
  • Livello serbatoio
• Assenza o perdita di alimentazione sulle bobine dei distributori
• Assenza o perdita di alimentazione al gruppo motopompa
• Caduta di un interruttore, di un relè
• Perdita del comando DEP o del DEP stesso

2. Malfunzionamenti meccanici / errori di regolazione:

• Regolazioni componenti:
  • Limitatore di pressione
  • Sensore
  • Rottura della linea tra sensore e PLC
  • Regolazione della pompa

3. Errato layout del circuito:

• Valvole del circuito

4. Componenti degradati

5. Malfunzionamenti termici

Attività di manutenzione operativa legate alla configurazione di funzionamento:

• Perdita di comunicazione tra HMI remoto e PLC:
  ? L’operatore deve mantenere il funzionamento in sala in modalità automatica
• Perdita del PLC:
  ? L’operatore deve mantenere il funzionamento in sala in modalità non automatica (purché la pompa rimanga in funzione)
• Perdita di un selettore:
  ? L’operatore deve garantire il funzionamento dell’installazione tramite l’interfaccia più adatta alla situazione

SPECIFICHE TECNICHE

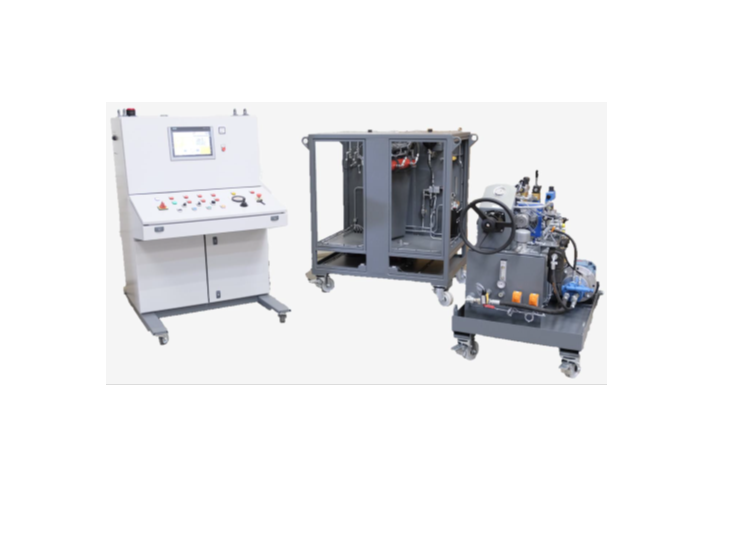

L’apparecchiatura che proponiamo è un banco idraulico costituito da tre sottoinsiemi principali:

1. Generazione idraulica

Comprende:

• Gruppo motopompa
• Serbatoio dell’olio con vasca di raccolta
• Tutti i componenti e accessori idraulici necessari per il funzionamento del timone

2. Parte operativa

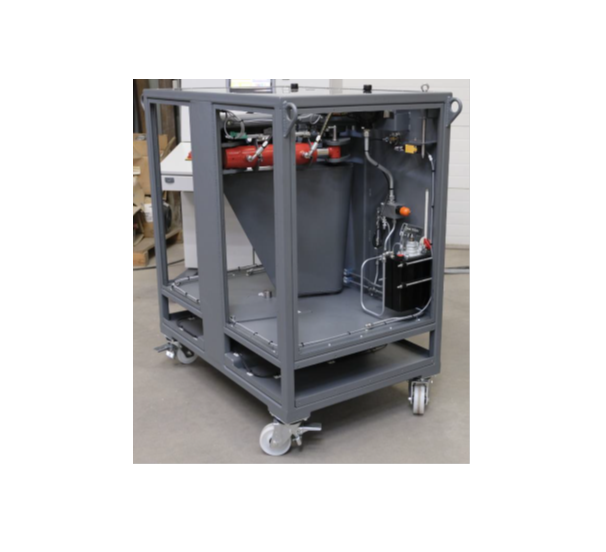

Montata su un telaio meccanicamente saldato con carter traslucido, riproduce un timone, dotato di:

• Martinetti di comando strumentati
• Martinetti antagonisti che simulano le forze esercitate dall’acqua sul timone

3. Console di comando

Dotata di:

• Sezione potenza per l’alimentazione della generazione idraulica
• Sezione comando e controllo, con automazione integrata e interfaccia HMI per il controllo e la visualizzazione
• Pulsanti e spie luminose

I tre sottoinsiemi sono collegati tra loro sia idraulicamente sia elettricamente.

L’intero banco è progettato per essere installato in uno spazio di 2 m x 2 m (escludendo la console di comando).

Componentistica industriale

Utilizziamo solo componenti industriali di marchi leader e ampiamente diffusi, tra cui:

• Pompe BOSCH REXROTH o EATON VICKERS
• Componenti CETOP 3 EATON VICKERS
• Componenti proporzionali WANFLUH

Dimensioni:

• Lunghezza: 2000 mm
• Larghezza: 2000 mm
• Altezza: 1500 mm

Dichiarazione di conformità CE in accordo alle seguenti direttive:

• Direttiva Bassa Tensione: 2014/35/UE
• Direttiva Macchine: 2006/42/CE
• Direttiva EMC: 2014/30/UE
• Direttiva Apparecchi a Pressione: 2014/68/UE
